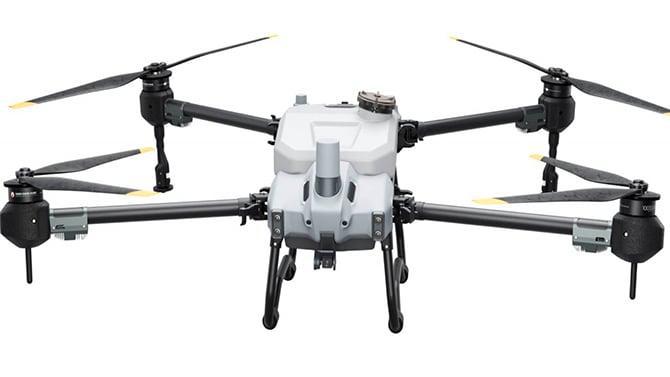

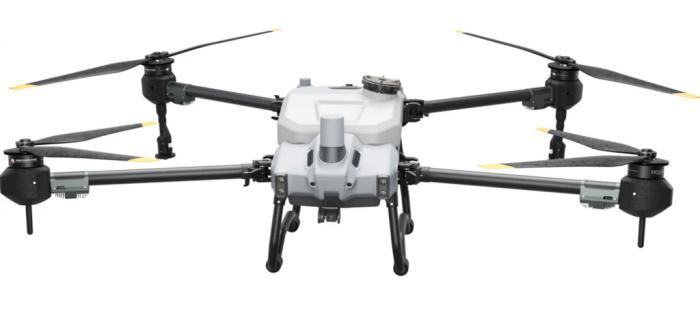

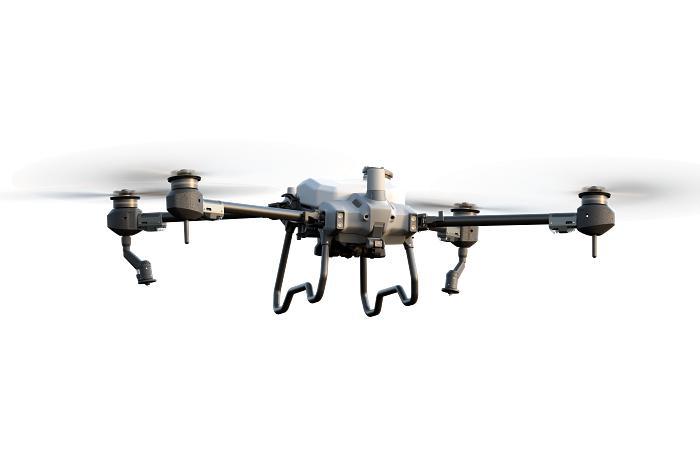

AGRAS T 20P Desempenho superior com o melhor valor
O AGRAS T20P é leve e ágil e oferece um desempenho poderoso. Ele pode transportar uma carga útil de pulverização de até 20 kg[1] e uma carga útil de dispersão de até 35 litros (25 kg)[1]. Além disso, ele está equipado com um sistema de pulverização dupla atomizada, DJI Terra, radar de matriz faseada ativa e visão binocular. Ele oferece suporte a várias operações, desde levantamento e mapeamento de terrenos até pulverização e dispersão, fornecendo desempenho superior e versatilidade com o melhor valor.
Leve e ágil
O AGRAS T20P possui quatro rotores e um novo design de treliça inclinada que reduz seu tamanho em 77% para facilitar o manuseio por uma pessoa. Tamanho perfeito para o funcionamento ideal
por hora 12 hectare[2]
(terreno agrícola)
por hora 2.6 hectare[3]
(pomar)
por hora 1 toneladas de fertilizante[4]
(dispersão)
- Carga útil de dispersão de 25 kg;
Carga útil de pulverização de 20 kg - Radar de matriz faseada ativa + Visão binocular
- Sistema de pulverização de atomização dupla
- Suporte a pulverização/dispersão e mapeamento RC em voo
- Proteção IPX6K[5]
- Gerador alimentado por combustível + eletricidade

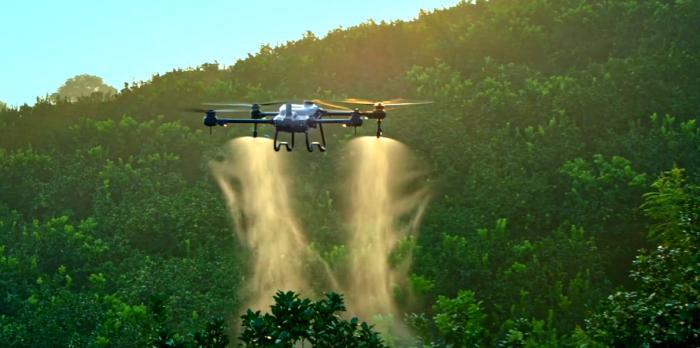

Sistema de pulverização Atomização dupla para pulverização uniforme
12 l/min
Bomba com impelidor de acionamento magnético
O novo design de transmissão magnética isola completamente o pesticida do motor, tornando a aeronave à prova de corrosão e ultra-durável. Desmontagem rápida à mão para facilitar a limpeza
Aspersor centrífugo de atomização dupla
O disco de pulverização de atomização dupla garante gotas uniformes e mais eficiência no uso de pesticidas.
A válvula centrífuga exclusiva evita vazamentos, fertilização excessiva e poluição e reduz o uso de defensivos agrícolas para ajudar a proteger o meio ambiente.

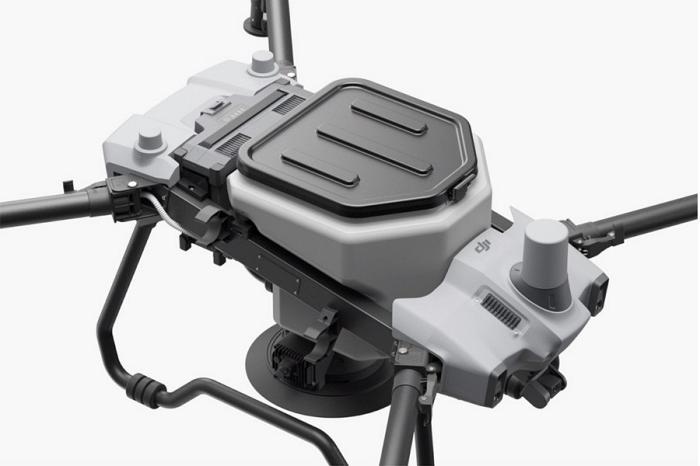

Sistema de dispersão do T20P (25 kg) Eficiência de dispersão aprimorada para desempenho superior
1 tonelada de fertilizante por hora
O sistema de dispersão do T20P agora comporta maior peso de carga e capacidade de até 25 kg e 35 litros[6].
Pesagem em tempo real
A aeronave está equipada com um sensor de pesagem que monitora a quantidade espalhada e a carga restante
Desmontagem e limpeza rápidas
O dispositivo de dispersão pode ser desmontado em 3 minutos e lavado com água.

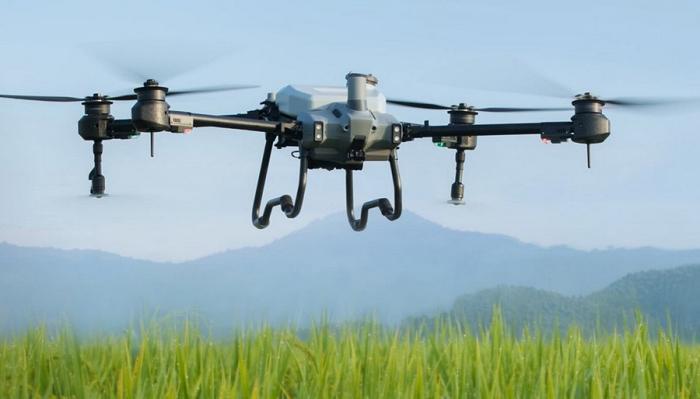

Radar de matriz faseada ativa + Visão binocular Detecção de obstáculos omnidirecional
O radar de matriz faseada ativa é incorporado a um sistema de sensor de visão binocular para fornecer detecção de obstáculos omnidirecional 360 graus e proporcionar o máximo de segurança. A distância de detecção de até 50 m[7] permite o acompanhamento inteligente do terreno, subidas suaves e desvio de vários obstáculos. A aeronave DJI Agras enfrenta terrenos complexos com facilidade, mesmo em pomares montanhosos.
Mapeamento, pulverização e dispersão, tudo em um único lugar
O AGRAS T20P combina funções de mapeamento (com a estação móvel D-RTK 2), pulverização e dispersão, enquanto sua câmera UHD e o gimbal ajustável permitem a captura fácil da visão desejada. Imagens de terrenos agrícolas e pomares podem ser capturadas em tempo real, e mapas locais podem ser gerados usando o controle remoto sem precisar de conexão total com a internet. O sistema detecta limites de terreno e obstáculos automaticamente para permitir um planejamento mais rápido de rotas de voo sobre terras agrícolas e pomares montanhosos.
Controle remoto turbinado para facilitar o mapeamento
O processador de 8 núcleos possibilita o mapeamento de 6,67 hectares em 10 minutos[8]. A carga útil para cada voo é maximizada com planejamento de rota inteligente, para maior eficiência. A tela grande de 7 polegadas com alto nível de brilho oferece uma visão mais ampla com detalhes refinados. Uma ampla variedade de botões físicos personalizados oferece controle flexível.
Testado exaustivamente para garantir confiabilidade máxima
Os componentes principais são projetados para resistir a ambientes agrícolas complexos e hostis. Eles passaram por uma série de testes rigorosos, como impermeabilização, prevenção de poeira, prevenção de corrosão, altas e baixas temperaturas e testes de envelhecimento, para garantir a tranquilidade do usuário.
Especificações técnicas
Parâmetros da aeronave
- Peso total
- 26 kg (sem bateria)
32 kg (com bateria) - Peso máximo na decolagem[1]
- Peso máximo de decolagem para pulverização: 52 kg (ao nível do mar)
Peso máximo de decolagem para dispersão: 58 kg (ao nível do mar) - Distância diagonal máxima entre eixos
- 2.190 mm
- Dimensões
- 2.800 mm × 3.125 mm × 640 mm (braços e hélices desdobrados)
1.565 mm × 1.915 mm × 640 mm (braços desdobrados, hélices dobradas)
1.077 mm × 620 mm × 670 mm (braços cruzados) - Alcance da precisão ao pairar (com um sinal GNSS forte)
- Posicionamento RTK ativado:
±10 cm na horizontal, ±10 cm na vertical
Posicionamento RTK desabilitado:
±60 cm na horizontal e ±30 cm na vertical (radar ativado: ±10 cm) - Frequência operacional RTK/GNSS
- RTK: GPS L1/L2, GLONASS F1/F2, BeiDou B1/B2, Galileo E1/E5
GNSS: GPS L1, GLONASS F1, Galileo E1, BeiDou B1 - Tempo pairando[2]
- Pairando sem carga útil: 14,5 min (a 13.000 mAh e peso de decolagem de 32 kg)
Pairando e pulverizando com carga útil total: 7 min (a 13.000 mAh e peso de decolagem de 52 kg)
Pairando e dispersando com carga útil total: 6 min (a 13.000 mAh e peso de decolagem de 58 kg) - O raio de voo máximo pode ser ajustado
- 2000 m
- Resistência máxima ao vento
- 6 m/s
Sistema de propulsão – Motor
- Tamanho do estator
- 100 × 33 mm
- Valor de KV do motor
- 48 RPM/V
- Potência do motor
- 4000 W/rotor
Sistema de propulsão – Hélice
- Diâmetro
- 54 polegadas
- Quantidade de rotores
- 4
Sistema de pulverização de atomização dupla – Caixa de operação
- Capacidade da caixa de operação
- Carga total de 20 litros
- Carga útil operacional
- Carga total de 20 kg[1]
Sistema de pulverização de atomização dupla – Aspersor
- Modelo do aspersor
- LX8060SZ
- Quantidade de aspersores
- 2
- Tamanho da gota
- 50 – 300 μm
- Largura máxima efetiva de pulverização[3]
- 7 m (altitude operacional relativa: 2,5 m, velocidade de voo: 6,5 m/s)
Sistema de pulverização de atomização dupla – Bomba de água
- Modelo da bomba
- Bomba com impelidor de acionamento magnético
- Vazão máxima
- 6 l/min*2
Sistema de pulverização do T20P
- Materiais aplicáveis
- Partículas sólidas secas com diâmetro de 0,5 a 5 mm
- Volume do tanque de dispersão
- 35 litros
- Carga interna do tanque de dispersão
- 25 kg[1]
- Largura de dispersão do sistema de dispersão[4]
- 7 m
- Temperatura de operação recomendada
- 0 °C a 40 °C (32 °F a 104 °F)
Radar omnidirecional de matriz faseada ativa
- Número do modelo
- RD2484R
- Acompanhamento do terreno
- Inclinação máxima no modo montanha: 30°
- Prevenção de obstáculos[5]
- Distância sensível (horizontal): 1,5 – 50 m
FOV: 360° horizontal, ±45° vertical
Condições de operação: voo acima de 1,5 m sobre o obstáculo a uma velocidade não superior a 10 m/s
Distância segura: 2,5 m (distância entre a ponta da hélice e o obstáculo quando a aeronave está pairando após a frenagem)
Direção de detecção: prevenção omnidirecional horizontal;
Distância sensível (acima): 1,5 – 30 m
FOV: 45°
Condições de operação: disponível durante a decolagem, pouso e subida quando um obstáculo está a mais de 1,5 m acima da aeronave
Distância segura: 2,5 m (distância entre a parte superior da aeronave e o obstáculo quando a aeronave está pairando após a frenagem)
Direção de detecção: Para cima
Radar de matriz faseada ativa para trás e descendente
- Número do modelo
- RD2484B
- Detecção de altitude[5]
- Dentro da faixa de detecção de altitude: 1 – 45 m
Faixa de altitude fixa: 1,5 –30 m - Prevenção de obstáculos traseira[5]
- Distância sensível (traseira): 1,5 – 30 m
FOV: ±60° horizontal, ±25° vertical
Condições de operação: Disponível durante a decolagem, pouso e subida quando um obstáculo está a mais de 1,5 m atrás da aeronave e a velocidade de voo não excede 7 m/s
Distância segura: 2,5 m (distância entre a ponta da hélice e o obstáculo quando a aeronave está pairando após a frenagem)
Direção de detecção: para trás
Sistema de visão binocular - Faixa mensurável
- 0,4 – 25 m
- Velocidade de detecção efetiva
- ≤ 10 m/s
- FOV
- Horizontal: 90°, vertical: 106°
- Requisitos ambientais de trabalho
- Iluminação normal com superfícies claramente texturizadas
Controle remoto inteligente
- Modelo
- RM700
- Frequência operacional do O3 Pro[6]
- 2,4000 a 2,4835 GHz
5,725 a 5,850 GHz - Distância efetiva de sinal do O3 Pro
- SRRC: 5 km
MIC/KCC/CE: 4 km
FCC: 7 km
(altitude da aeronave a 2,5 m em ambiente desobstruído e sem interferência) - Protocolo Wi-Fi
- WIFI 6
- Frequência operacional de Wi-Fi[6]
- 2,4000 a 2,4835 GHz
5,150 a 5,250 GHz
5,725 a 5,850 GHz - Protocolo Bluetooth
- Bluetooth 5.1
- Frequência de operação do Bluetooth
- 2,4000 – 2,4835 GHz
- Localização
- GPS + Galileu + BeiDou
- Displays
- LCD sensível ao toque de 7,02 polegadas com resolução de 1920 x 1200 e brilho de 1200 cd/m2
- Aeronave compatível
- AGRAS T40, AGRAS T20P
- Temperatura operacional
- -20° a 50 °C (-4 °F a 122 °F)
- Faixa de temperatura de armazenamento
- -30 °C a 45 °C (até um mês)
-30 °C a 35 °C (entre um e três meses)
-30 °C a 30 °C (entre três meses e um ano) - Temperatura de carregamento
- 5° a 40° C (41° a 104° F)
- Duração da bateria interna
- 3,3 horas
- Duração da bateria externa
- 2,7 horas
- Tipo de carregamento
- Use um carregador USB-C com potência e tensão máximas de 65 W e 20 V. Recomenda-se utilizar o DJI Portable Charger.
- Tempo de carregamento
- Duas horas para baterias internas e internas mais externas (usando o método de carregamento oficial com a aeronave desligada)
Bateria de voo inteligente T20P
- Modelo
- BAX601-13000mAh-52.22V
- Peso
- Aprox. 6 kg
- Capacidade
- 13.000 mAh
- Tensão
- 52,22 V
D6000i Multifunctional Inverter Generator
- Canal de saída
- 1. Saída de carregamento CC 42 – 59,92 V/4200 W
2. Saída CA de 230 V/1500 W, com opção de 2500 W. - Tempo de carregamento da bateria
- Para carregar totalmente uma bateria (bateria do T20P) são necessários entre 9 – 12 minutos
- Capacidade do tanque de combustível
- 20 litros
- Método de partida
- Partida do gerador via interruptor de partida com um botão
- Potência máxima do motor
- 6.000 W
- Tipo de combustível
- Gasolina 92 RON
- Consumo de combustível de referência
- 600 ml/kWh
- Tipo de óleo do motor
- SJ 10W-40
Carregador inteligente T20P
- Modelo do carregador
- CSX602 - 4500
- Dimensões
- 318,5 mm x 254 mm x 108 mm
- Peso total
- 8,8 kg
- Tensão de entrada
- Entrada CA trifásica: 380 V
Entrada CA monofásica: 220 V - Tensão de saída
- 42 – 59,92 V
- Potência nominal
- 4.200 W (entrada trifásica de 380 V)
2.800 W (entrada monofásica de 220 V) - Tempo de carregamento
- Para carregar totalmente uma bateria (bateria do T20P) são necessários entre 9 – 12 minutos
- Recursos de proteção
- Proteção contra sobretemperatura, sobretensão, subtensão, curto-circuito e bloqueio do ventilador
- Temperatura operacional
- -5 °C a 40 °C
- Segurança no carregamento
- Inclui identificação de rede de energia elétrica, proteção para fios e funções de proteção do carregador
Definição
[1] O aplicativo DJI Agras recomendará o peso da carga útil de acordo com o status atual e os arredores da aeronave. Ao adicionar materiais, o peso máximo não deve ultrapassar o valor recomendado, caso contrário, a segurança do voo poderá ser comprometida.
[2] Tempo de pairagem obtido ao nível do mar com vento inferior a 3 m/s e temperatura ambiente de 25 °C. O ambiente real pode diferir do ambiente de teste. A figura listada é apenas para referência.
[3] A largura de pulverização do sistema de pulverização depende do cenário operacional.
[4] A largura de dispersão do sistema de dispersão depende do cenário operacional.
[5] O alcance efetivo da detecção varia dependendo do material, posição, forma e outras propriedades do obstáculo.
[6] Em alguns países, as frequências de 5,8 e 5,1 GHz são proibidas, ou a frequência de 5,1 GHz é permitida apenas para uso em ambientes fechados.
